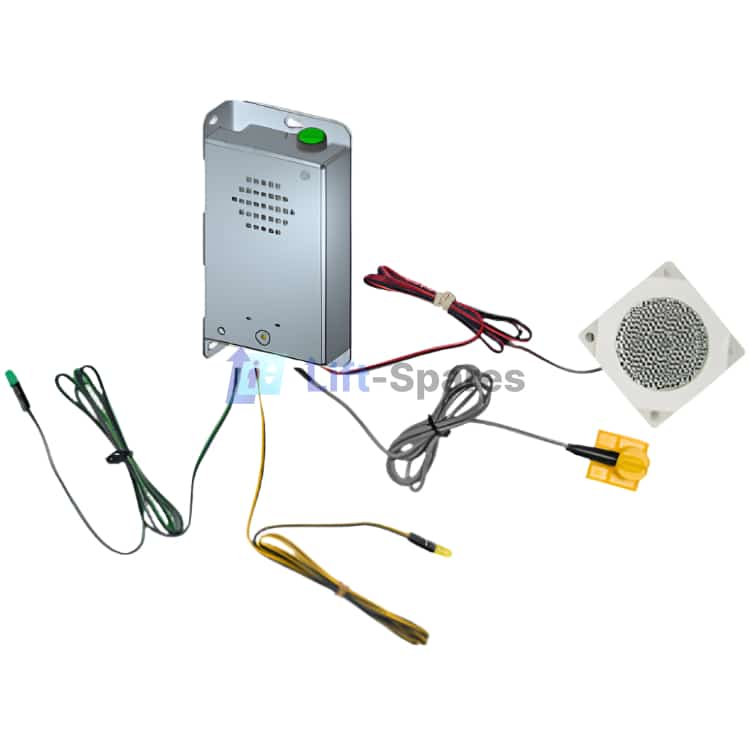

Unité de cabine 2N® Lift1 - montage TOC - avec interrupteur de station d'alarme vocale 19631E

Spécifications techniques

• Courant de ligne minimum : 15 mA (directement depuis le combiné)
• Tension de ligne minimale (raccroché) : 22 V
• Chute de tension continue (décroché) : < 9 V à 20 mA, < 12 V à 50 mA
• Résistance au raccrochage : > 1 MΩ (U = 25–100 V)
• Impédance directe : 220 Ω + 820 Ω en parallèle, 115 nF, 15–60 mA
• Atténuation : > 14 dB (15–60 mA)
• Bande passante : 300 à 3 500 Hz (15–60 mA)
• Impédance de sonnerie : > 2 kΩ, C = 0,47 µF, 25–50 Hz
• Numérotation par impulsions : 40 / 60 ms
• Niveaux de tonalité DTMF : -9,0 dB (+2,0/-2,5 dB) et -11,0 dB (+2,5/-2,0 dB), 15–60 mA
• Protection contre les surtensions (différentiel de ligne A/B) : 1000 V (8 / 20 µs)
• Remarque : toute séquence de sonnerie est acceptable
• Tension minimale : 9 V CA ou CC
• Tension maximale : 24 V CA ou CC
• Courant maximal : 1 A CA ou CC
• Résistance de contact ouvert : au moins 400 kΩ
• Résistance de contact fermé : environ 0,5 Ω
• Fusible : réarmable
• Tension d'alimentation : 12–24 V CC (source externe)
• Courant de commutation maximal : 200 mA
• Dimensions (version universelle) : 65 × 130 × 24 mm
• Dimensions (version compacte) : 100 × 185 × 16 mm
• Plage de température de fonctionnement : -20°C à +70°C
