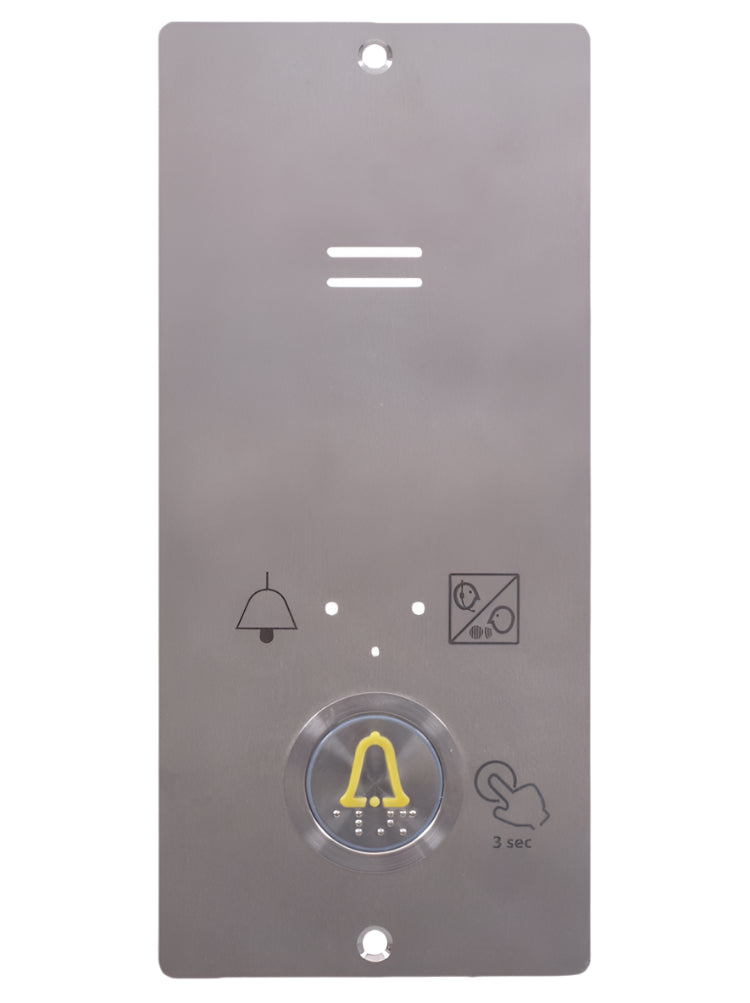

Unità cabina 2N® Lift1 - Montaggio a filo - con pulsante 919618BE

Specifiche tecniche

• Corrente di linea minima: 15 mA, direttamente dal ricevitore
• Tensione minima di linea: 22 V (agganciato)
• Caduta di tensione CC (sganciato): < 9 V a 20 mA, < 12 V a 50 mA
• Resistenza di aggancio: > 1 MΩ, U = 25–100 V
• Impedenza diretta: 220 Ω + 820 Ω in parallelo, 115 nF, da 15 a 60 mA
• Attenuazione: > 14 dB, da 15 a 60 mA
• Larghezza di banda: da 300 a 3500 Hz, da 15 a 60 mA
• Impedenza di chiamata: > 2 kΩ, C = 0,47 µF, da 25 a 50 Hz
• Selezione a impulsi: 40/60 ms
• Livelli di tono DTMF: -9,0 dB (+2,0/-2,5 dB) e -11,0 dB (+2,5/-2,0 dB), da 15 a 60 mA
• Protezione da sovratensione (differenza filo AB): 1000 V (8 / 20 µs)
• Nota: è accettabile qualsiasi sequenza di squilli
• Tensione minima: 9 V CA o CC
• Tensione massima: 24 V CA o CC
• Corrente massima: 1 A CA o CC
• Resistenza del contatto aperto: almeno 400 kΩ
• Resistenza del contatto chiuso: circa 0,5 Ω
• Fusibile: ripristinabile
• Tensione di alimentazione: 12–24 V CC (fonte esterna)
• Corrente di commutazione massima: 200 mA
• Dimensioni di implementazione universale: 65 × 130 × 24 mm
• Dimensioni di implementazione compatte: 100 × 185 × 16 mm
• Intervallo di temperatura di funzionamento: da -20 a +70 °C
